Как работают сонары
SONAR расшифровывается как SO und NA vigation R anging (звуковая навигационная дальность). Гидролокатор посылает звуковые импульсы в толщу воды. Когда эти импульсы достигают объектов, таких как рыба, растительность или дно, они отражаются обратно на поверхность. Гидролокатор измеряет время, необходимое звуковой волне, чтобы опуститься вниз, удариться об объект и затем отразиться обратно. Это та же система эхолокации, которую используют летучие мыши и дельфины. Эта информация позволяет устройству оценивать глубину объекта, от которого она отразилась. Он также измеряет силу отраженного импульса: чем твёрже объект, тем сильнее отраженный импульс.
После получения ответного импульса отправляется следующий. Поскольку звуковые волны распространяются в воде со скоростью около одной мили в секунду, эхолоты могут посылать несколько импульсов в секунду. Deeper PRO, Deeper PRO+ 2 и Deeper CHIRP+ 2 посылают 15 импульсов в секунду. Возвращающиеся звуковые импульсы преобразуются в электрические сигналы и затем отображаются на экране, показывая рыболову глубину и твёрдость дна, а также наличие объектов на нём.
Эта информация позволяет устройству оценить глубину объекта, от которого отразился сигнал. Устройство также измеряет силу отраженного импульса: чем твёрже объект, тем сильнее отраженный импульс.Четыре вещи, которые следует помнить
1. Сонары сканируют конусами, а не линиями.
Когда мы считываем данные с нашего эхолота, мы обычно представляем, что вся информация, которую мы видим на экране, находится прямо под нашим сонаром. Поэтому, если мы видим рыбу на экране, мы думаем, что она должна быть точно под нашим сонаром. На самом деле, показания, которые мы видим, снимаются с более обширной области под нашим сонаром. И что ещё важнее, сонар получает данные с более обширной области, чем глубже вы сканируете. Всё это потому, что сонары сканируют конусами.
Вот как это работает.

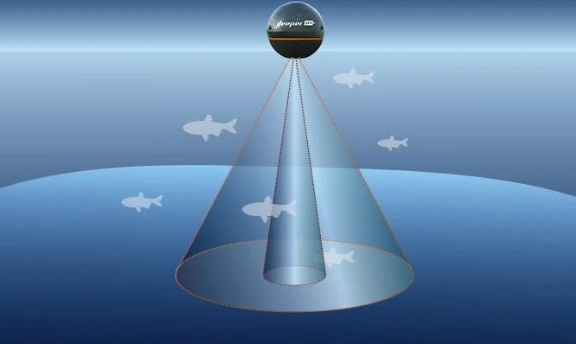

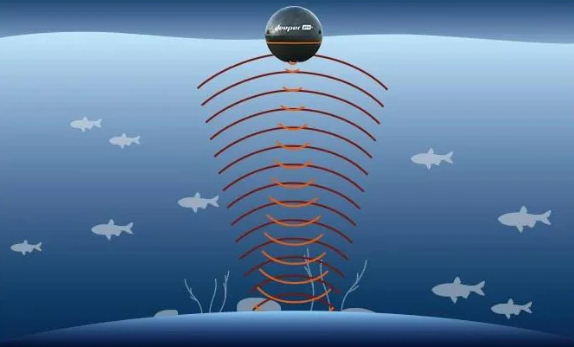

Сонары посылают звуковые импульсы для обнаружения объектов. Звук распространяется волнами, а не по прямой, и эти волны расширяются, образуя конусы, которые становятся всё шире.
Большинство сонаров позволяют управлять радиусом действия звукового конуса, изменяя частоту сканирующего луча. Это важно, поскольку в разных условиях рыбалки разные сканирующие лучи будут более или менее эффективны.
Широколучевое сканирование (обычно под углом 40–60°) подходит для быстрого сканирования больших площадей и получения общей информации о глубине и структуре дна, но точность и детализация будут ниже. Широколучевое сканирование лучше всего подходит для мелководья, поскольку конус охватывает более широкую область, чем глубже сканируется. Это означает, что при сканировании на глубине 13,7 м (45 футов) вы увидите объекты в области диаметром 14,3 м (47 футов).
Сканирование узким лучом (примерно от 10° до 20°) даёт более точную картинку, но охватывает меньшую площадь. Оно лучше подходит для определения точного местоположения рыбы. Сканирование узким лучом также лучше подходит для более глубоких вод, поскольку конус излучения не так широко рассеивается.
Загроможденность поверхностей и слепые зоны
Еще одним фактором, который следует учитывать при выборе ширины конуса сонара, является то, что в некоторых случаях вы не сможете обнаружить объекты, находящиеся непосредственно под поверхностью воды.
Причиной этого являются так называемые поверхностные помехи , общие для всех сонаров. Поверхностные помехи возникают из-за того, что вода вблизи поверхности отражает часть сонарных волн, и эти отражения слишком быстрые, чтобы сонар мог их правильно обработать. Эти отражения возникают по ряду причин, наиболее распространёнными из которых являются волны на поверхности, пузырьки, течения и водоросли. В результате вблизи поверхности возникает множество «сонарных шумов». Это создаёт «слепую зону», в которой невозможно идентифицировать рыбу.
Количество помех и размер этой слепой зоны можно уменьшить, увеличив частоту сонара. Поэтому, если у вас Deeper PRO и вы видите много помех на поверхности, переключитесь на сканирование с более высокой частотой ( узкий луч 290 кГц, 15°). В случае Deeper START частота сонара 120 кГц позволяет улавливать помехи на поверхности до 1 метра / 3,3 фута под поверхностью воды.
Модели Deeper PRO+ 2 и CHIRP+ 2 имеют минимальный уровень поверхностного шума и помех, обеспечивая точные показания на глубине до 15 см / 6 дюймов от поверхности воды.
На рисунке ниже показаны две различные ситуации, в которых помехи на поверхности могут повлиять на показания сонара (в этих примерах помехи на поверхности распространяются примерно на 1 метр / 3,3 фута ниже поверхности):

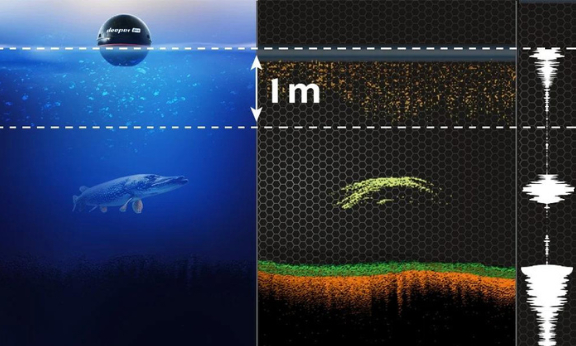

- Рыба находится ниже зоны поверхностных помех . В этом случае отражение от рыбы достаточно сильное, чтобы её можно было идентифицировать эхолотом (в случае эхолотов Deeper приложение Fish Deeper использует алгоритм для определения рыбы). В результате рыба отображается в приложении.

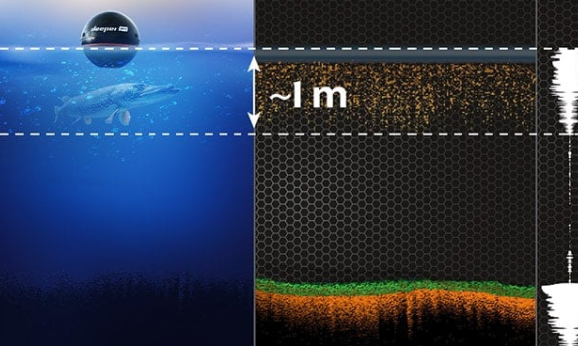

- Рыба находится в зоне поверхностных помех . Отражение от неё на эхолоте смешивается с поверхностными помехами, из-за чего оно слишком слабое для обнаружения эхолотом. В результате рыба не отображается в приложении.
Почему это важно для…
Поиск рыбы
При поиске рыбы не думайте, что каждая отмеченная вами рыба находится прямо под вашим сонаром. Вместо этого представьте, что она находится где-то в конусе, расширяющемся под вашим сонаром. И помните: чем больше глубина, на которой он находится, тем обширнее область, в которой она может находиться . Если рыба находится на мелководье, то вы знаете, что она находится примерно прямо под вашим сонаром, особенно если вы используете узкий луч. Если рыба находится на глубине, то она может находиться в гораздо более обширной области и гораздо дальше от местоположения вашего сонара.
Совет по использованию эхолота Deeper: при поиске рыбы сначала используйте широкий луч, чтобы найти общее местонахождение рыбы, затем переключитесь на узкий луч и просканируйте эту область несколько раз, чтобы получить точное местоположение.
Поиск структуры и особенностей

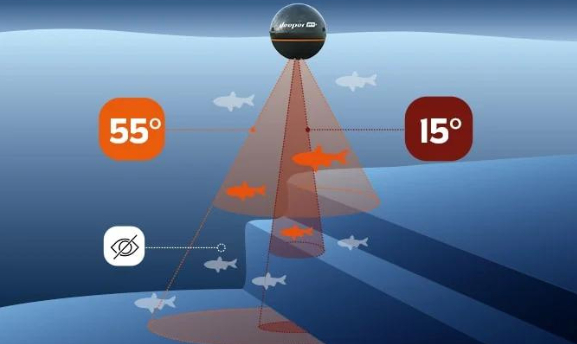

Ещё один момент, который следует понимать при поиске объектов, — это концепция так называемой мёртвой зоны. Ваш эхолот будет использовать первый обнаруженный участок дна в качестве уровня для отметки дна на экране. Но если конус сканирует обрыв, под ним может быть более глубокий участок, который не попадает в сканирование — эта область и есть мёртвая зона (см. диаграмму).
Совет по использованию эхолота Deeper: использование узкого луча минимизирует вероятность того, что они окажутся в мёртвой зоне на экране. Если вы обнаружите яму или другой объект, просканируйте его несколько раз, используя узкий луч.
2. Прокручивающийся экран не означает движущийся эхолот (или много рыбы)
В приложении Fish Deeper и на многих других дисплеях эхолотов данные на экране отображаются в режиме прокрутки справа налево. В правом углу экрана отображаются самые последние результаты, а в левом — самые старые. Следует помнить, что экран будет прокручиваться, даже если эхолот не движется , поскольку устройство постоянно посылает и принимает звуковые импульсы. Понимание принципа работы этого прокручивающегося экрана крайне важно для понимания получаемых данных эхолота.
Почему это важно для…
Поиск рыбы

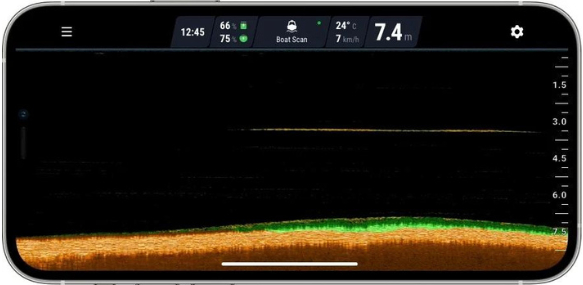

Одна из самых простых ошибок при анализе показаний эхолота — принять одну рыбу за множество. Вот как это происходит. Вы забрасываете удочку, и в воде висит неподвижная рыба. Если вы не двигаете эхолот, и рыба остаётся неподвижной, на экране будет постоянно появляться множество значков рыб. Это естественная реакция — волноваться и думать, что там на дне 4 или 5 огромных монстров. На самом деле, там всего один, но из-за прокрутки экрана кажется, что их больше.
Совет по использованию эхолота Deeper : если вам не нравится прокручиваемый экран, попробуйте добавить вертикальный флешер (Настройки – Сонар – Вертикальный флешер: Вкл.). Он похож на экран для подлёдной рыбалки и отображается в правой части экрана. Этот дисплей представляет собой прямую трансляцию без прокрутки, а показывает то, что происходит прямо сейчас под вашим эхолотом.
Поиск структуры и особенностей
Представьте, что вы забросили эхолот и теперь подтягиваете его обратно, чтобы получить изображение подводной структуры. Вы останавливаете подтягивание на несколько секунд, а затем возобновляете. После этого вы снова смотрите на изображение и видите плавный уклон, но с одной ровной плоской областью посередине. Итак, есть ли ровный участок дна?
Ответ — нет! Это потому, что горизонтальная ось вашего дисплея показывает время, а не расстояние . «Плоский участок», который вы видите, — это момент, когда вы перестали подтягивать удочку. Сонар продолжал сканировать и прокручивать изображение, поэтому кажется, что дно ровное, хотя это не так.
Совет по использованию эхолота Deeper: Чтобы избежать этого, поддерживайте постоянную скорость при подтягивании эхолота. Вы также можете использовать функции картографирования с лодки или берега . Они используют GPS для добавления уровней глубины на карту, поэтому не возникнет проблем, если скорость подтягивания изменится.
3. Более толстые линии и отраженные сигналы второго сонара означают более твердое дно.
Ваш эхолот способен определить не только структуру дна, но и его твёрдость. Вот как.
Гидролокаторы измеряют как время возвращения звукового импульса, так и силу возвращающегося сигнала. Это позволяет определить, насколько твёрдыми или мягкими являются подводные объекты. Мягкие объекты с низкой плотностью дают более слабый сигнал, тогда как твёрдые объекты с высокой плотностью дают более сильный сигнал.
Дисплей эхолота покажет вам, насколько твёрд объект, используя цвет и яркость: чем ярче цвет, тем сильнее сигнал и, следовательно, тем твёрже объект. Это особенно важно при сканировании дна.

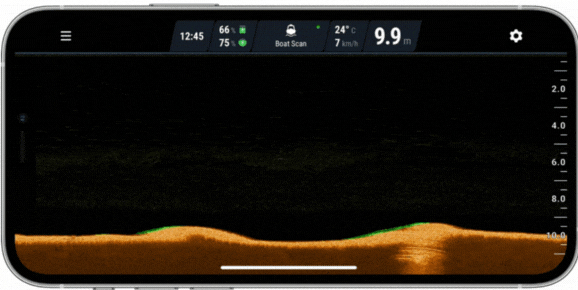

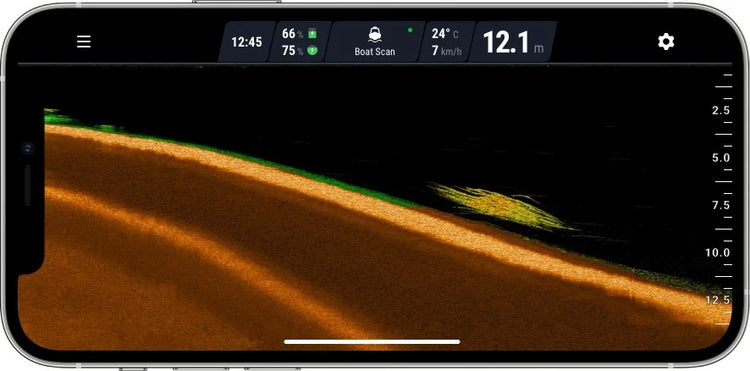

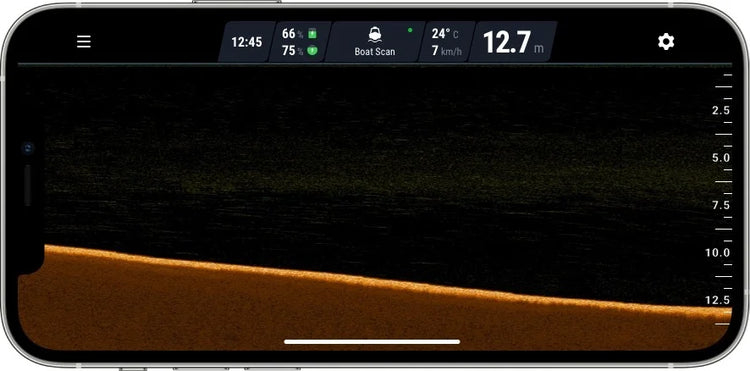

Вы можете заметить, что изображение дна становится толще и ярче в одних местах (твёрдое дно), а в других — тоньше и слабее (мягкое дно). Вы также можете заметить второй отраженный сигнал от дна. Здесь дно настолько твёрдое, что луч сонара отражается от поверхности, снова отражается от дна и улавливается сонаром.
|
|
Почему это важно для…
Поиск рыбы
Умение анализировать однородность дна — это часть обучения работе с необработанными данными. Освоение этого навыка может занять некоторое время, но в долгосрочной перспективе вы сэкономите массу времени, поскольку будете точно понимать, что там находится.
Совет по использованию эхолота Deeper: Если вы хотите улучшить свои навыки, важно перейти от знания («Я знаю, где рыба») к пониманию («Я понимаю, почему рыба там»). Начните искать взаимосвязь между твёрдостью дна, которую вы видите на экране эхолота, и местами, где обычно находится рыба. Например, вы можете заметить, что в определённых условиях или сезонах ваш целевой вид всегда встречается там, где дно мягкое. Это ценное понимание значительно повысит ваши уловы.
Поиск структуры и особенностей
Этот фактор не оказывает прямого влияния на поиск рыбы. Но может быть интересно выявить закономерности в твёрдости дна и местоположении рыбы. Эти данные о твёрдости дна очень полезны для построения общей картины. Умение различать кучи кустарника и камни, илистое и твёрдое дно может иметь решающее значение для поиска подходящих мест для охоты на целевые виды.
Совет по использованию эхолота Deeper: найдя интересное место, используйте узкий луч эхолота, чтобы получить максимально подробные и точные показания твёрдости дна. Убедитесь, что вы используете подробный, а не базовый режим отображения данных в приложении Fish Deeper (выберите его в меню слева), чтобы увидеть показания твёрдости дна.
4. Найдите арки, и вы найдете рыбу.
Использование значков рыб — отличный способ начать работу с эхолотом, но вы сможете точнее определять вид и размер рыбы, используя необработанные данные. Поэтому, когда будете готовы, отключите значки рыб и начните искать дуги.
Почему Арки?

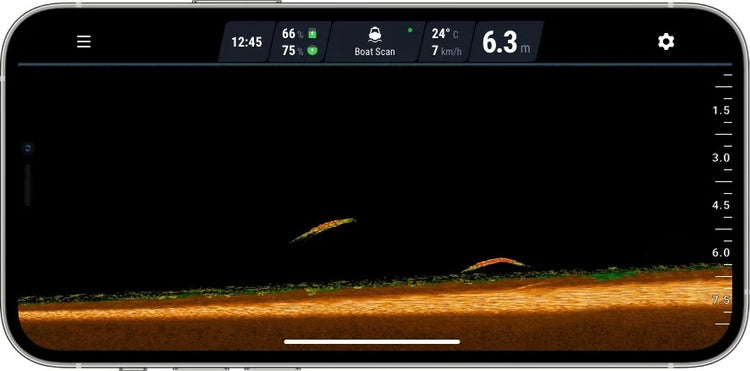

В большинстве случаев рыба отображается на экране в виде дуги. Причина очень проста. Если рыба проплывает прямо через конус эхолота, она отражает импульсы от края конуса, от середины, а затем от другого края. Отражённые сигналы от двух краев конуса проходят немного большее расстояние, чем отраженные сигналы от середины. Поэтому на экране отображается дуга или «ноготь».
Обнаружение рыбы
Некоторые важные вещи, которые следует помнить о рыбьих дугах:
- Дуги вы увидите только от движущихся рыб (или если ваш сонар движется над ними).
- Если ваш эхолот и рыба неподвижны, вы увидите линию, а не дугу.
- Полная дуга будет получена только в том случае, если рыба пройдет через весь конус сонара.
- Если рыба проплывает через часть вашего конуса, она будет отображена как полудуга или толстая черта — обращайте на это внимание.
Думайте вертикально, а не горизонтально
Длинные дуги означают, что рыба большая, верно? Неверно. Длинные дуги означают, что рыба долго находилась в зоне действия эхолота.
И не забывайте, что глубина здесь имеет значение: рыба на небольшой глубине будет оставлять более длинные дуги или линии, поскольку конус сонара шире, и она дольше в нём остаётся. Крупная рыба у поверхности может оставлять лишь короткую дугу или линию.
Так как же определить размер рыбы?
Ответ — в толщине . Если дуга или линия толстая, вы метите крупную рыбу. Поэтому думайте о вертикальной, а не горизонтальной линии.
Первое изображение — идеальная иллюстрация. Эти большие рыбы не описали полную дугу, но вертикальные линии толстые, поэтому мы понимаем, что они большие.
И обнаружение мелкой рыбы происходит таким же образом. Не обращайте внимания на длину лески, обращайте внимание на её толщину и плотность расположения отметок.
Почему это важно для…
Поиск рыбы
Научившись работать с необработанными данными, вы сможете максимально точно находить рыбу. Освоение этого навыка может занять некоторое время, но в долгосрочной перспективе вы сэкономите массу времени, поскольку будете точно знать, что находится на дне.
Совет по использованию эхолота Deeper: отключите значки рыб в приложении Fish Deeper (меню слева – значки рыб), а затем не забывайте думать о вертикальной, а не горизонтальной траектории. Ищите толстые дуги или полудуги, и не беспокойтесь об их длине. Кроме того, помните, что глубина влияет на длину. Более длинные дуги получаются у более глубокой рыбы. Опять же, ориентируйтесь на толщину лески, а не на длину дуги.
Поиск структуры и особенностей
Размечая структуру, вы можете обращать внимание на арки, образуемые рыбами, и косяки мелкой рыбы. Это поможет вам лучше понять, какие особенности рельефа характерны для разных видов рыб.
